インターネットに接続できないときや、通信機器を新しく設置した際、「ルーターの背面にあるランプがチカチカしているけれど、これは正常なのだろうか」と疑問に思われることはないでしょうか。
この記事では、LANポートのランプの点灯状態の意味について、基本的な見方からメーカーごとの色の違いまで詳しく解説します。
この記事をお読みいただくことで、お使いのネットワーク機器がどのような通信状態にあるのかを正確に把握できるようになります。
また、ランプが消灯している場合の具体的な対処法や確認手順についてもご紹介しますので、突然の通信トラブルにも冷静に対応できるようになるはずです。

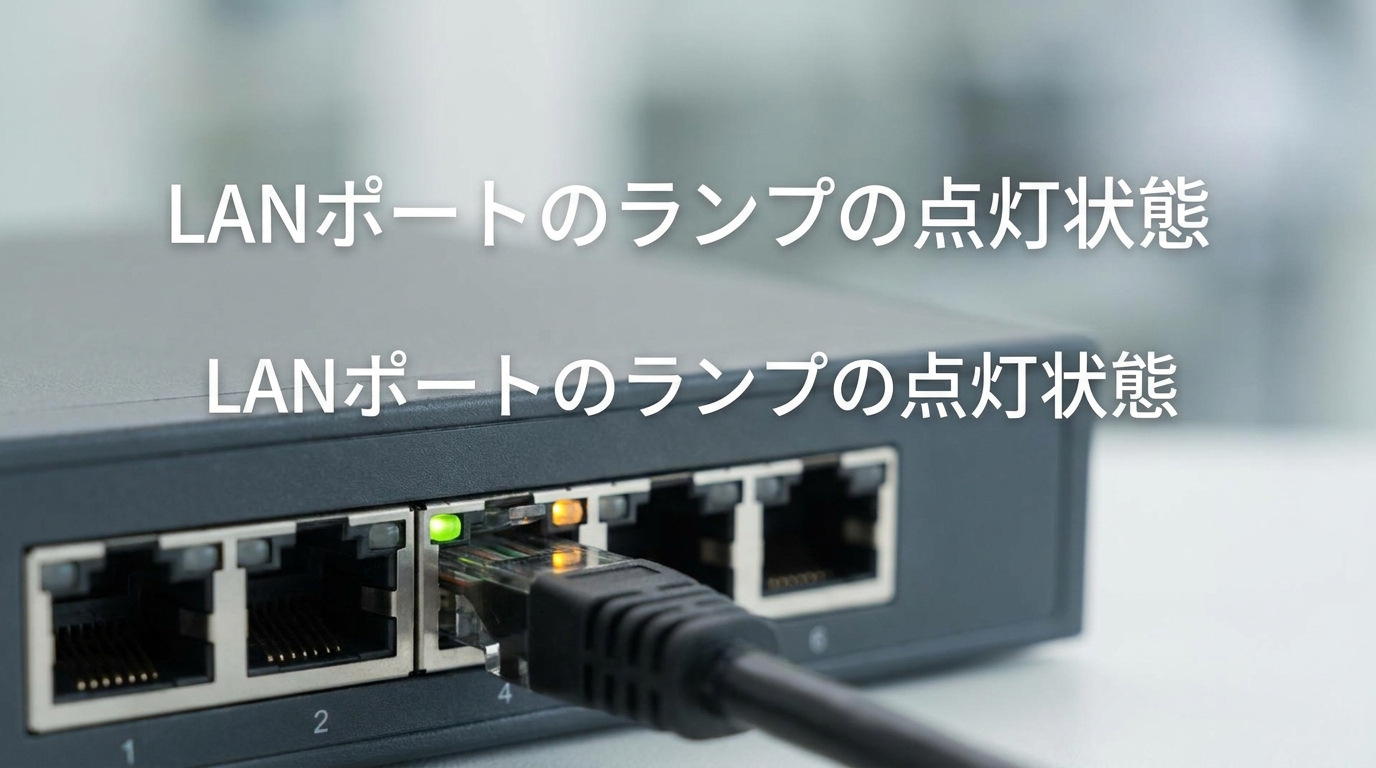

LANポートのランプは機器の接続状態とデータ通信の有無を示しています
LANポートに備わっているLEDランプは、ネットワーク機器同士が物理的につながっているか、そして実際にデータを送受信しているかを示す重要なインジケーターです。
一般的なネットワーク機器において、ランプの表示は大きく3つの状態に分類されます。
一つ目は「点灯」であり、これはLANケーブルで機器同士が正しく接続され、リンクが確立している状態を示します。
二つ目は「点滅」であり、インターネットの閲覧やファイルのダウンロードなど、データを送受信している通信中の状態を表しています。
そして三つ目の「消灯」は、未接続やリンクの喪失、あるいは機器側でLANポートが無効になっている状態を意味します。
これらの状態を正しく読み取ることで、ご自宅やオフィスのネットワークが正常に機能しているかを一目で判断することが可能です。
なぜランプの状態で通信環境を詳細に把握できるのか
LANポートのランプが単なる電源のオンオフ以上の情報を提供できるのには、ネットワーク機器が持つ通信の仕組みが関係しています。
ここでは、ランプの状態が変化する理由や、色が持つ意味について詳しく解説します。
物理的な接続状態を検知する仕組み
ネットワーク機器は、LANケーブルが差し込まれると、接続先の機器との間で電気的な信号をやり取りし、通信が可能かどうかを確認します。
このプロセスが正常に完了し、お互いに通信できる状態になることを「リンクアップ」と呼びます。
リンクアップが完了すると、LANポートのランプが点灯し、準備が整ったことをユーザーに知らせます。
一方で、ケーブルが抜けていたり、断線していたりして通信の準備ができない状態は「リンクダウン」と呼ばれ、この場合はランプが消灯したままとなります。
つまり、ランプが点灯していること自体が、ケーブルと機器の物理的な接続が正常である証拠となります。
最新のサポート情報に見る傾向
メーカー各社の最新の公開情報やサポートページを確認しても、「リンク状態」と「データ転送中」を中心に説明する基本原則は変わっていません。
多くのメーカーは、ユーザーが直感的にネットワークの状態を把握できるように、世界共通の規格に近い形でこの点灯と点滅のルールを採用しています。
点滅によるデータ転送中の確認
リンクが確立してランプが点灯した後、実際にスマートフォンやパソコンでウェブサイトを開いたり、動画を再生したりすると、ランプは点滅を始めます。
これは「データ転送中」であることを示しており、情報のパケットがLANケーブルを通って絶え間なく行き来している状態です。
データの通信量が多いほど点滅の速度が速くなる機器も多く、通信が活発に行われているかどうかの目安となります。
点滅している状態は異常ではなく、むしろ正常に通信が機能している証拠ですのでご安心ください。
ランプの色による通信速度の判別
LANポートのランプは、単に光るだけでなく、色によって現在の通信速度（リンク速度）を教えてくれる機能を持つ機種があります。
例えば、多くのギガビット対応ルーターやスイッチングハブでは、以下のように色分けされていることが一般的です。
- 緑色または青色の点灯：1000BASE-T（1Gbps）などの高速通信でリンクが確立している状態
- 橙色（オレンジ色）の点灯：100BASE-TX（100Mbps）や10BASE-T（10Mbps）などの比較的低速な通信でリンクが確立している状態
このように、接続先の機器やLANケーブルの規格に合わせて、自動的に最適な速度が選ばれ、その結果が色として表示されます。
ただし、この色の意味はメーカーや機種によって大きく異なる場合があるため、注意が必要です。
ランプの点灯状態から読み取る3つの具体的なケース
ここからは、実際の運用においてよく直面する状況を具体例として挙げ、それぞれの意味と対処法について解説します。
実際の機器のランプ表示と照らし合わせながらご確認ください。
1. オレンジ色に点灯・点滅している場合
LANポートのランプがオレンジ色に点灯または点滅している場合、不安に思われる方もいらっしゃるかもしれません。
前述の通り、一部の解説では「オレンジ色の点灯＝低速通信」と結びつけて説明されることがあります。
例えば、ご自宅のインターネット契約が1Gbpsであるにもかかわらず、ランプがオレンジ色になっている場合、古いLANケーブル（カテゴリ5など）を使用しているか、接続先の機器が100Mbpsまでしか対応していない可能性があります。
しかし、特定のメーカーやルーターの機種によっては、オレンジ色のランプが単に「正常な通信中」や「インターネット接続完了」を意味するケースも多々あります。
同じオレンジ色でも意味が異なるため、異常を疑う前に、必ずお使いの機器の取扱説明書やメーカーの公式サポートページで仕様を確認することが推奨されます。
2. ランプが完全に消灯している場合の確認手順
本来点灯すべきLANポートのランプが消灯している場合、ネットワークに何らかのトラブルが発生していると考えられます。
最近のルーターやNASのサポート情報では、消灯時の切り分け手順が詳しく案内されています。
以下の手順で一つずつ原因を確認していくことが効果的です。
- LANケーブルの差し込み確認：カチッと音がするまで、ケーブルが奥までしっかりと差し込まれているかを確認します。
- 接続先機器の電源確認：パソコンやモデム、ONU（回線終端装置）など、ケーブルの先につながっている機器の電源が入っているかを確認します。
- LANケーブルの交換：ケーブル内部の断線が原因である可能性があるため、別のLANケーブルに交換してランプが点灯するかをテストします。
- 別のポートでのテスト：ルーター側に複数のLANポートがある場合、別の空きポートに挿し替えて機器側のポート故障ではないかを切り分けます。
これらの手順を踏んでもランプが消灯したままであれば、機器自体の故障や、モデム・ONU側の異常の可能性があります。
その場合は、ご契約の通信事業者やメーカーのサポート窓口へ相談されることをおすすめします。
3. WANポートとLANポートでの意味の違い
ルーターの背面には、一般的に「WAN（またはINTERNET）」と呼ばれるポートと、複数並んだ「LAN（LAN1〜4など）」と呼ばれるポートが存在します。
これらは同じような形状をしていますが、役割が異なるため、ランプが示す意味合いも少し変わります。
WANポートのランプは、プロバイダから提供されたモデムやONUとの接続状態を示しており、ここがリンクダウン（消灯）していると、家じゅうのどの機器からもインターネットに接続できません。
一方、LANポートのランプは、パソコンやテレビ、ゲーム機など、家庭内の各端末との個別の接続状態を示しています。
インターネットに繋がらない時は、まずWANポートのランプを確認し、大元の回線が生きているかをチェックするのがトラブルシューティングの基本となります。
LANポートのランプの点灯状態の意味についてのおさらい
ここまで、ネットワーク機器のLANポートに備わっているランプの役割について解説してきました。
重要なポイントを整理すると、以下のようになります。
- 点灯はケーブルが正しく接続され、リンクが確立している状態を示します。
- 点滅はデータを送受信し、実際に通信が行われている正常な状態です。
- 消灯している場合は未接続やリンク喪失を意味するため、ケーブルや機器の確認が必要です。
- 緑やオレンジなどの色は通信速度の目安になることがありますが、メーカーごとの仕様確認が必須です。
- トラブル時は、WANポートとLANポートのどちらのランプが消灯しているかを確認することで、原因の切り分けがスムーズになります。
これらの基本を押さえておくことで、日常的なネットワークの管理が非常に容易になります。
通信状態を正しく把握して快適なインターネット環境を
LANポートのランプは、普段はあまり意識しない小さな部品かもしれません。
しかし、通信トラブルが発生した際には、現状を無言で教えてくれる非常に頼もしい存在です。
もし今、ご自宅のインターネット接続に不安を感じている読者の皆さんがいらっしゃいましたら、ぜひ一度ルーターの背面に目を向けてみてください。
ランプの点灯状態を読み解くことで、問題解決の糸口がきっと見つかるはずです。
正しい知識を身につけ、より快適で安定したインターネット環境を構築していきましょう。
